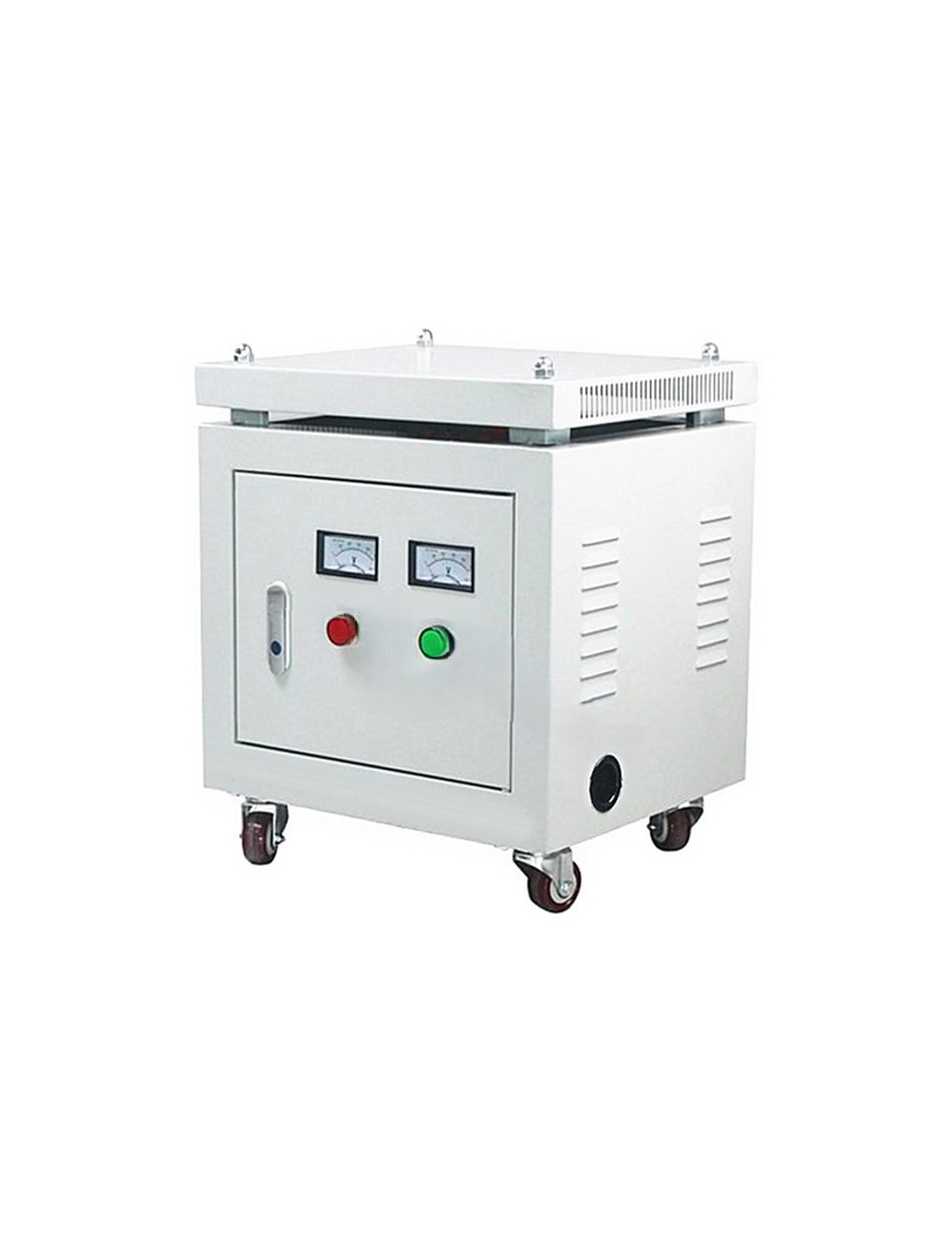

หม้อแปลงไฟฟ้าแห้ง 50kVA K13 Dry Type Transformer 400V to 208Y/120V 3 Phase

1. ข้อมูลทั่วไป

ประเภทอุปกรณ์ : หม้อแปลงไฟฟ้าชนิดแห้ง (Dry Type Transformer)

สภาพแวดล้อมการติดตั้ง : ภายในอาคาร

วัตถุประสงค์ : จ่ายไฟให้เครื่องทดสอบ (รองรับโหลดไม่เชิงเส้นที่มีฮาร์มอนิก)

ความถี่ระบบ : 50 Hz

ระบบไฟฟ้า : 3 เฟส (3 Phase)

2. พารามิเตอร์พิกัด

กำลังไฟฟ้าพิกัด : 50 kVA

แรงดันไฟฟ้าขาเข้า (Input Voltage): 400 VAC (3 Phase)

แรงดันไฟฟ้าขาออก (Output Voltage): 208Y/120 VAC (3 เฟส 4 สาย พร้อมสายนิวทรัล)

กลุ่มการต่อขดลวด : Dyn11

จุดนิวทรัล : ฝั่งทุติยภูมิ ต่อลงดินโดยตรง

3. ข้อกำหนดด้านฮาร์มอนิก

ค่า K-Factor: ไม่ต่ำกว่า K-13

สามารถทนต่อความเพี้ยนฮาร์มอนิกของกระแสรวม (THDi) สูงได้โดยไม่เกิดความร้อนสะสมเกินขีดจำกัด

ขดลวดฝั่งปฐมภูมิแบบ Delta (Δ) ออกแบบมาให้รองรับกระแสฮาร์มอนิกลำดับที่ 3 (Triplen Harmonics)

4. การฉนวนและการควบคุมอุณหภูมิ

ระดับการฉนวน : Class H

การเพิ่มขึ้นของอุณหภูมิ : ไม่เกิน 100K

สามารถทำงานต่อเนื่องที่พิกัดโหลดเต็ม ภายใต้สภาวะที่มีฮาร์มอนิก

5. ระบบระบายความร้อน

ระบบระบายความร้อน: แบบใช้พัดลมช่วย (AF - Air Forced)

ข้อมูลเพิ่มเติมจากโรงงาน (Factory Information)

การสั่งทำ: ทางโรงงานสามารถ สั่งทำพิเศษ (Customized) ตามความต้องการของลูกค้าได้

ขนาดบรรจุภัณฑ์ : ประมาณ 78 * 63 * 88 cm

น้ำหนัก : ประมาณ 260 kg
