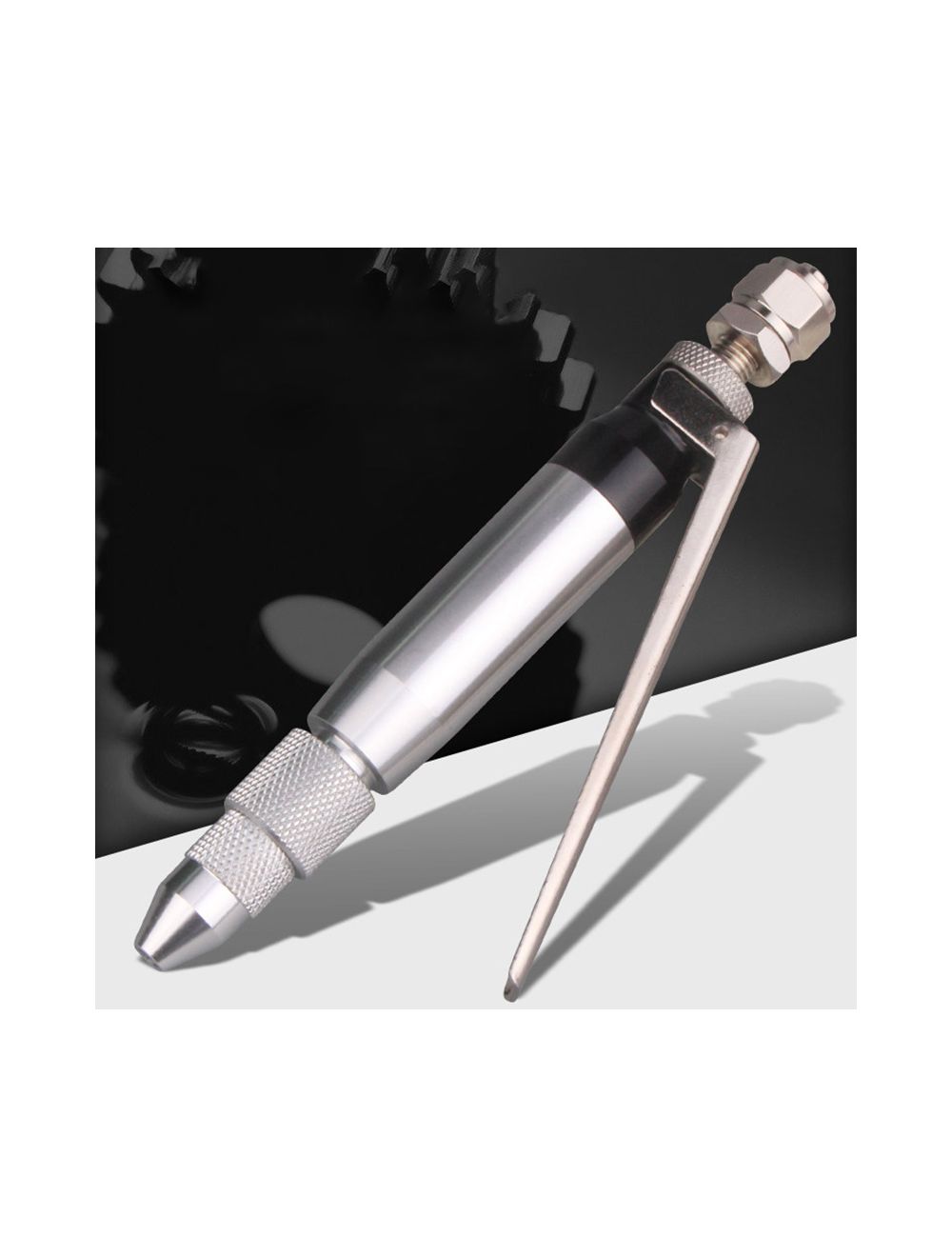

วาล์วจ่ายกาวระบบลมแบบเข็ม รุ่น MY-S10 Pneumatic Glue Dispensing Valve

วาล์วจ่ายกาว

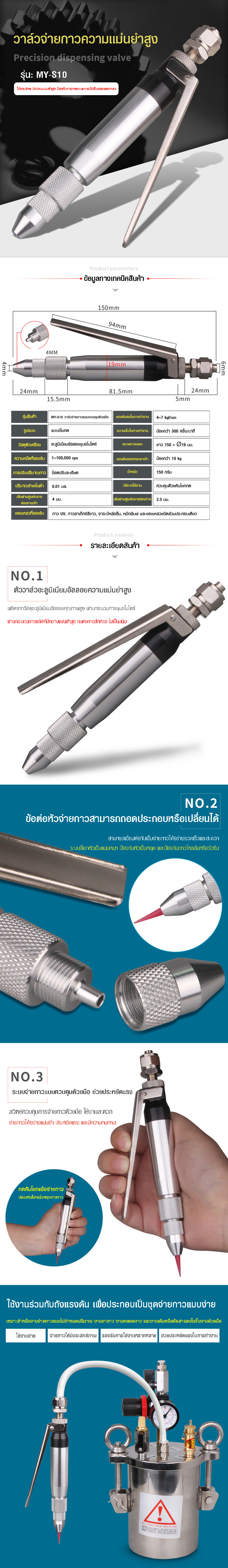

• รุ่น : MY-S10
• รูปแบบ : แบบเข็มกระทุ้ง
• วัสดุตัวเครื่อง : อลูมิเนียมอัลลอยด์ (ชุบอนิไดซ์)
• ความหนืดในการใช้งาน : 1 - 100,000 cps
• การปรับปริมาณกาว : น็อตปรับละเอียด
• ปริมาณการจ่ายกาวขั้นต่ำ : 0.01 ml
• เส้นผ่านศูนย์กลางภายในท่อนำเข้า : 4 mm
• แรงดันลมในการทำงาน : 4 - 7 kgf/cm
• ความเร็วในการทำงาน : < 300 ครั้ง/นาที
• ขนาดตัวเครื่อง : ยาว 150 มม. * Φ19 mm
• แรงดันขานำเข้า : < 10 KG
• น้ำหนัก : 150 g
• รูปแบบการใช้งาน : ใช้งานร่วมกับถังความดัน
• เส้นผ่านศูนย์กลางภายในช่องจ่ายกาว : 2.5 mm
• ของเหลวที่รองรับ : ของเหลวส่วนประกอบเดี่ยว เช่น กาว UV, กาวลาเท็กซ์ขาว, จาระบีล่อลื่น, หมึกพิมพ์ เป็นต้น

คุณสมบัติเด่น

• ระบบเข็มกระทุ้ง (Needle Valve): ใช้กลไกเข็มควบคุมการเปิด–ปิดทางจ่ายของเหลว
• ปริมาณการจ่ายขั้นต่ำ 0.01 มล.: ตามข้อมูลจำเพาะของผู้ผลิต
• รองรับความหนืด 1–100,000 cps: สำหรับของเหลวส่วนประกอบเดียวที่เหมาะสม
• ปรับปริมาณการจ่ายได้: ด้วยน็อตปรับละเอียดบนตัววาล์ว
• ระบบขับเคลื่อนด้วยลม: รองรับการทำงานร่วมกับระบบลมอัด
• ความเร็วการทำงานต่ำกว่า 300 ครั้ง/นาที: ตามค่าที่ระบุ
• ตัวเรือนอลูมิเนียมอัลลอยด์ชุบอโนไดซ์: น้ำหนักเบาและมีขนาดกะทัดรัด
• ใช้ร่วมกับถังความดัน: สำหรับป้อนของเหลวเข้าสู่วาล์ว
• รองรับงานจ่ายกาวและของเหลวหลายประเภท: เช่น กาว UV กาวลาเท็กซ์ จาระบี และหมึกพิมพ์

ประเภทของเหลวที่รองรับ

ตัวอย่างการใช้งาน

1. งานประกอบชิ้นส่วนอิเล็กทรอนิกส์

ใช้จ่ายกาวเฉพาะจุดในกระบวนการประกอบชิ้นส่วน โดยต้องเลือกกาวและหัวจ่ายให้เหมาะสมกับขนาดพื้นที่

2. งานหยอดกาว UV

ใช้ควบคุมการจ่ายกาว UV ในขั้นตอนประกอบผลิตภัณฑ์ ทั้งนี้ต้องตรวจสอบความเข้ากันได้ของวัสดุภายในวาล์วกับกาว

3. งานจ่ายกาวในสายการผลิต

สามารถนำไปประกอบกับชุดจับยึดหรือระบบจ่ายกาวที่มีอุปกรณ์ควบคุมการทำงานที่เหมาะสม

4. งานจ่ายจาระบีหล่อลื่น

ใช้จ่ายสารหล่อลื่นเฉพาะตำแหน่ง โดยต้องตรวจสอบความหนืดและความสามารถในการไหลผ่านช่องจ่าย

5. งานจ่ายหมึกพิมพ์

ใช้สำหรับงานจ่ายหมึกบางประเภทที่เหมาะสมกับระบบเข็มและวัสดุภายในวาล์ว
