เครื่องบรรจุแบบกึ่งอัตโนมัติหัวคู่ ควบคุมด้วยเซอร์โว พร้อมปั๊มโรเตอร์และถังทรงตัว U

ข้อควรระวังในการใช้งาน
ก่อนการจัดส่ง อุปกรณ์และโปรแกรมทั้งหมดของเครื่องจักรได้ผ่านการปรับแต่งและสอบเทียบอย่างเคร่งครัดแล้ว ผู้ใช้งานสามารถปรับหรือแก้ไขบางส่วนของเครื่องจักรได้ตามสถานการณ์จริง เพื่อให้เครื่องจักรตอบสนองต่อความต้องการของผู้ใช้ได้อย่างเหมาะสม อย่างไรก็ตาม ไม่ควรปรับแต่งหรือแก้ไขส่วนใด ๆ ของเครื่องจักรโดยพลการ หากมีส่วนใดที่ยังไม่เข้าใจหลังจากอ่านคู่มือนี้ โปรดติดต่อฝ่ายบริการลูกค้าของเรา

หากมีการปรับปรุงเครื่องจักร เนื้อหาในคู่มือฉบับนี้อาจมีความแตกต่างไปจากเดิม ขอความกรุณาโปรดเข้าใจ

คู่มือนี้เป็นเพียงคำอธิบายสั้น ๆ เกี่ยวกับส่วนการบำรุงรักษาเท่านั้น เพื่อให้ผู้ใช้งานสามารถปรับแต่งและซ่อมแซมได้ตามที่ระบุไว้ในคู่มือนี้ หากเครื่องจักรเกิดความเสียหายและไม่สามารถซ่อมแซมได้ด้วยตัวเอง โปรดติดต่อฝ่ายบริการลูกค้าของเราโดยทันที

คำแนะนำด้านความปลอดภัย

1. ก่อนใช้งานเครื่อง กรุณาอ่านคำแนะนำเพื่อความปลอดภัยและการใช้งานที่ถูกต้อง เพื่อหลีกเลี่ยงอุบัติเหตุและลดความเสียหายต่อเครื่องจักร
2. ในกรณีที่ใช้งานกับผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อน ให้ระมัดระวังไม่ให้สารกัดกร่อนสัมผัสหรือกระเด็นใส่ตัวเครื่องหรือพนักงาน
3. หลีกเลี่ยงการใช้งานเครื่องในสถานที่ที่มีการสั่นสะเทือนหรือการชนกระแทก
4. ติดตั้งเครื่องในบริเวณที่ห่างจากแหล่งความร้อนสูงหรือวัตถุที่ติดไฟได้
5. หลีกเลี่ยงการใช้เครื่องในพื้นที่ที่มีความชื้นสูง และควรต่อสายดินกับระบบไฟฟ้าอย่างเหมาะสมเพื่อป้องกันอุบัติเหตุทางไฟฟ้า
6. ผู้ปฏิบัติงานควรอยู่ในสภาพร่างกายและจิตใจที่ปกติ หากมีการดื่มแอลกอฮอล์ รับประทานยานอนหลับ หรือสารที่ส่งผลต่อจิตประสาท ให้หยุดการใช้งานเครื่อง
7. ผู้ปฏิบัติงานควรสวมใส่เสื้อผ้าที่เหมาะสม เพื่อป้องกันการบาดเจ็บที่อาจเกิดจากเสื้อผ้าเข้าไปติดในชิ้นส่วนของเครื่อง และไม่วางสิ่งของที่ไม่เกี่ยวข้องบนเครื่อง
8. หากพบเสียงผิดปกติหรือความผิดปกติอื่น ๆ ระหว่างการใช้งาน ให้หยุดเครื่องและตรวจสอบทันที
9. ผู้ที่ไม่ใช่ช่างเทคนิค ห้ามเคลื่อนย้ายหรือแก้ไขชิ้นส่วนของเครื่องจักรโดยพลการ
10. ปฏิบัติตามขั้นตอนการใช้งานที่ถูกต้อง และรักษาพื้นผิวของเครื่องให้สะอาดและเรียบร้อย

คำอธิบาย
เครื่องบรรจุแบบกึ่งอัตโนมัตินี้มาพร้อมกับปั๊มโรเตอร์ เหมาะสำหรับการบรรจุของเหลวหรือวัตถุที่มีความหนืดสูง และสามารถบรรจุได้รวดเร็วขึ้น ควบคุมด้วยเซอร์โวมอเตอร์และแผงควบคุมแบบสัมผัส PLC เพียงป้อนตัวเลขเพื่อกำหนดปริมาณการบรรจุได้อย่างสะดวก เหมาะสำหรับผลิตภัณฑ์ เช่น ซอสเผ็ด น้ำผึ้ง แชมพู และครีมเครื่องสำอาง

คุณสมบัติ

1. ควบคุมด้วยเซอร์โวมอเตอร์ สามารถป้อนตัวเลขเพื่อกำหนดปริมาณการบรรจุได้ ทำให้การปรับตั้งค่าเครื่องง่ายขึ้น
2. มาพร้อมกับปั๊มโรเตอร์ ทำให้สามารถบรรจุของเหลวหรือวัตถุที่มีความหนืดสูงได้ในช่วงที่กว้างขึ้น และสามารถบรรจุได้ด้วยความเร็วที่สูงขึ้น
3. สามารถเพิ่มฟังก์ชันการผสมและการให้ความร้อนเพิ่มเติมได้ตามความต้องการในการผลิต

พารามิเตอร์เครื่อง

การแนะนำเครื่องจักร

1. ถังพักวัตถุดิบ (Hopper)
2. หัวบรรจุแบบนิวเมติก (Pneumatic Filling Nozzle)
3. ปั๊มโรเตอร์ (Rotor Pump)
4. แผงควบคุม (Control Panel)
5. โต๊ะทำงาน (Workbench)
6. ปุ่มหมุน (Rotary Knob)

(ล้อเคลื่อนที่) หน้าจอสัมผัส (การแนะนำหน้าจอตั้งค่าพารามิเตอร์)

หน้าจอนี้เป็นหน้าจอเริ่มต้น ในหน้าจอนี้คุณสามารถเลือกภาษาการใช้งานระหว่างภาษาจีนและภาษาอังกฤษได้ โดยกดปุ่ม "Chinese" เพื่อเข้าสู่หน้าจอการใช้งานภาษาจีน หรือกดปุ่ม "En" เพื่อเข้าสู่หน้าจอการใช้งานภาษาอังกฤษ

(1) Manual: สวิตช์เลือกโหมด
คลิกที่สวิตช์นี้เพื่อสลับระหว่างโหมด Manual และ Automatic

• สำหรับการทำงานแบบแมนนวล ให้คลิกเปลี่ยนเป็นโหมด "Manual"
• สำหรับการทำงานแบบอัตโนมัติ ให้คลิกเปลี่ยนเป็นโหมด "Automatic"
  สามารถใช้งานสวิตช์นี้ได้ในหน้าจอ "Main Screen" และ "Manual Screen"

(2) ปุ่มหยุดฉุกเฉินกดลง (The e-stop button pressed)
เมื่อกดปุ่มหยุดฉุกเฉิน ระบบจะแสดงข้อความแจ้งเตือน และข้อความจะหายไปเมื่อปล่อยปุ่มหยุดฉุกเฉิน ข้อความนี้จะแสดงในทุกหน้าจอ ยกเว้นหน้าจอ "Language Selection"

(3) Manual: การแสดงสถานะระบบ
มีสถานะการแสดง 3 รูปแบบ ได้แก่

• Manual (แมนนวล)
• Stop (หยุด)
• Automatic Operation (การทำงานอัตโนมัติ)

สถานะนี้จะแสดงในทั้ง "Main Screen" และ "Manual Screen"

• เมื่อสวิตช์โหมดเปลี่ยนเป็น "Manual" สถานะระบบจะแสดงเป็น "Manual"
• เมื่อเปลี่ยนเป็น "Automatic" แต่ยังไม่กดปุ่มเริ่ม ระบบจะแสดงสถานะ "Stop"
• เมื่อเปลี่ยนเป็น "Automatic" และกดปุ่มเริ่ม ระบบจะทำงานอัตโนมัติ และจะแสดงสถานะ "Automatic Running"

(4) 88888ml: การแสดงปริมาณการบรรจุ
แสดงปริมาณการบรรจุที่ตั้งไว้ในหน้าจอ "Parameter Setting" แสดงผลเท่านั้น ไม่สามารถแก้ไขได้

(5) สถิติผลผลิตการบรรจุ (Statistics of filling output)
แสดงจำนวนผลิตภัณฑ์ที่ผ่านการบรรจุ

(6) การรีเซ็ตผลผลิตการบรรจุ (Filling yield reset)
รีเซ็ตจำนวนสถิติผลผลิตให้เป็นศูนย์ กดปุ่มค้างไว้ 2 วินาทีเพื่อให้การรีเซ็ตมีผล

(7) ปุ่มตัวเลือก (Optional button)
คลิกปุ่มนี้เพื่อสลับระหว่าง "ON" และ "OFF"

• แสดง "ON" หมายถึงเลือก
• แสดง "OFF" หมายถึงไม่ได้เลือก

(8) การแสดงวาล์วเปิด (Valve open display)
เมื่อโซลินอยด์วาล์วได้รับพลังงาน ไฟแสดงสถานะที่เกี่ยวข้องจะปรากฏขึ้น

(9) การแสดงภาพเคลื่อนไหวการบรรจุและปล่อย (Filling and discharging animation display)
เมื่อวาล์วเปิดและมอเตอร์ขับเคลื่อนปั๊มทำงาน จะปรากฏภาพเคลื่อนไหวของการปล่อย

(10) Language: ปุ่มเปิดหน้าจอ "Language Selection"
โปรดดูคำแนะนำหน้าจอที่เกี่ยวข้องเพื่อดูรายละเอียด

(11) Main Panel: ปุ่มเปิดหน้าจอ "Main Screen"
โปรดดูคำแนะนำหน้าจอที่เกี่ยวข้องเพื่อดูรายละเอียด

(12) Parameter: ปุ่มเปิดหน้าจอ "Parameter Setting"
โปรดดูคำแนะนำหน้าจอที่เกี่ยวข้องเพื่อดูรายละเอียด

(13) Manual: ปุ่มเปิดหน้าจอ "Manual Screen"
โปรดดูคำแนะนำหน้าจอที่เกี่ยวข้องเพื่อดูรายละเอียด

(14) I/O: ปุ่มเปิดหน้าจอ "I/O Monitoring"
โปรดดูคำแนะนำหน้าจอที่เกี่ยวข้องเพื่อดูรายละเอียด

(1) การแสดงสถานะที่เลือก (Selected display):
แสดงสถานะ "Selected" แบบซิงโครไนซ์ในหน้าจอ "Main Screen" หากเลือก "OFF" ในหน้าจอหลัก จะมีการแสดงตัวอักษรสีดำบนพื้นหลังสีขาว และหน้าจอจะแสดงแบบกระพริบ โดยสลับระหว่างพื้นหลังสีดำและพื้นหลังสีเขียว

(2) ปุ่มรีเซ็ตและปรับเทียบ (Calibration and reset button):
ใช้สำหรับรีเซ็ตค่า "Measured Value" ในหน้าจอ "Filling Volume Calibration" กดปุ่มค้างไว้ 1 วินาทีเพื่อให้การรีเซ็ตมีผล การเข้าสู่หน้าการปรับเทียบและการลบข้อมูลจะถูกรวมไว้ในขั้นตอนนี้

(3) การแสดงค่าการปรับเทียบ (Calibration value display):
แสดงค่า "Measured Value" ในหน้าจอ "Filling Volume Calibration" แบบซิงโครไนซ์ โดยจะแสดงผลเท่านั้นและไม่สามารถแก้ไขได้

(4) ปุ่มเปิดหน้าจอ "Filling Volume Calibration":

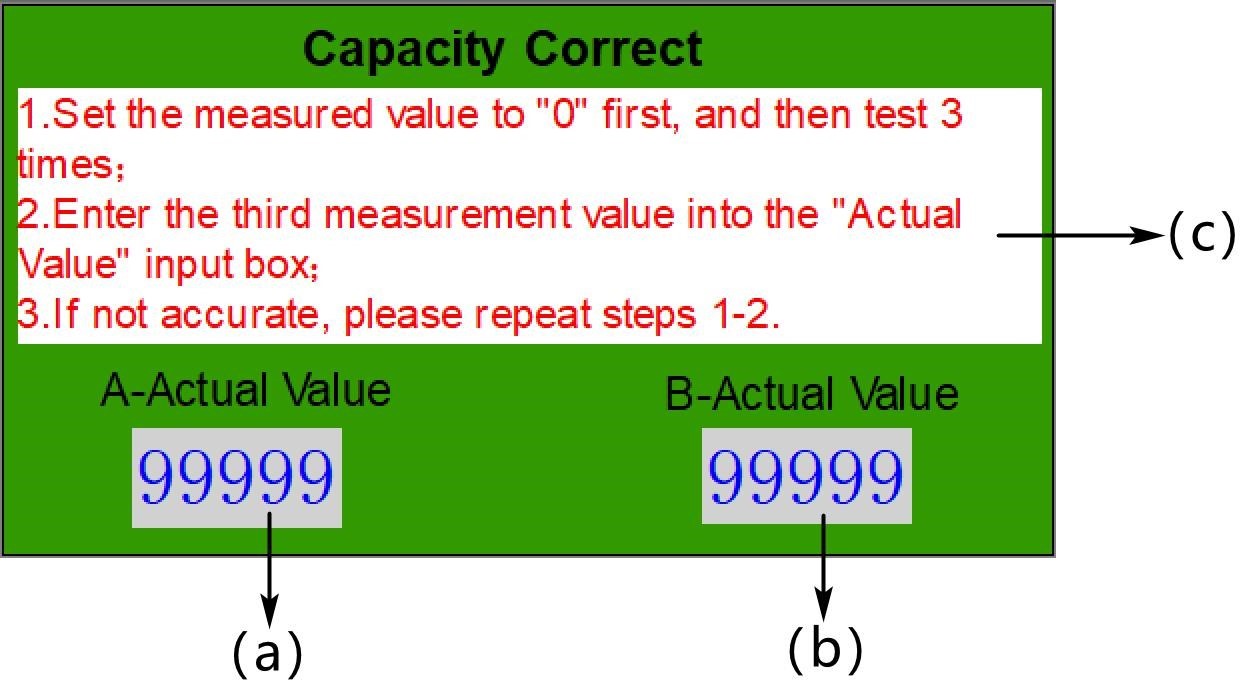

คลิกปุ่มนี้เพื่อเข้าสู่หน้าจอ "Filling Volume Calibration" ตามภาพตัวอย่างด้านล่าง

(a) กล่องป้อนค่าการวัดสำหรับหัวบรรจุ A (Measurement value input box of filling head A):
กล่องสำหรับป้อนค่าการวัดของหัวบรรจุ A

(b) กล่องป้อนค่าการวัดสำหรับหัวบรรจุ B (Measurement value input box of filling head B):
กล่องสำหรับป้อนค่าการวัดของหัวบรรจุ B

(c) คำอธิบายการปรับแก้ไข (Brief description of correction operation):
คำแนะนำโดยสังเขปเกี่ยวกับขั้นตอนการปรับแก้ไข

(5) การตั้งค่าความเร็วในการบรรจุ (Filling speed setting):
ใช้ตั้งค่าความเร็วการทำงานของปั๊ม โดยช่วงการตั้งค่าอยู่ระหว่าง 0~1200 ควรตั้งค่าตามลักษณะของวัตถุดิบและปริมาณการบรรจุ

(6) การตั้งค่าปริมาณการบรรจุ (Filling volume setting):
ตั้งค่าปริมาณการบรรจุ โดยช่วงการตั้งค่าอยู่ระหว่าง 5ml~30000ml

(7) การตั้งค่าเวลารอ (Waiting time setting):
ตั้งค่าเวลาหยุดพักหลังการบรรจุแต่ละครั้งในโหมดการทำงานอัตโนมัติ โดยช่วงการตั้งค่าอยู่ระหว่าง 0.1~99 วินาที ค่ายิ่งมาก ระยะเวลาระหว่างการบรรจุสองครั้งจะยิ่งนาน

(8) การตั้งค่าหน่วงเวลาปิดวาล์ว (Valve closing delay setting):
ช่วงการตั้งค่าอยู่ระหว่าง 0~2 วินาที

• หากตั้งค่าเป็น 0 หมายถึงวาล์วจะปิดทันทีโดยไม่มีการหน่วงเวลา โดยปั๊มจะหยุดทำงานและวาล์วปิดพร้อมกัน
• หากตั้งค่าเป็นค่ามากกว่า 0 วาล์วจะปิดหลังเวลาที่ตั้งไว้ หลังจากที่ปั๊มหยุดทำงาน

หมายเหตุ: ค่าการตั้งค่านี้ควรน้อยกว่า "เวลารอ (Waiting time)" เพื่อให้การทำงานเหมาะสม

หน้าจอสัมผัส (การแนะนำหน้าจอ Manual Screen)

(1) สวิตช์เลือกโหมด (Mode selection switch):
สำหรับรายละเอียด โปรดดูคำแนะนำที่เกี่ยวข้องใน "Introduction to the Main Screen"

(2) การแสดงสถานะระบบ (System status display):
สำหรับรายละเอียด โปรดดูคำแนะนำที่เกี่ยวข้องใน "Introduction to the Main Screen"

(3) ปุ่มควบคุมโซลินอยด์วาล์วแบบแมนนวล (Solenoid valve manual button):
ปุ่มนี้เป็นปุ่มแบบสลับ (Alternate button)

• คลิกครั้งแรก: ปุ่มจะล็อกเป็นสถานะ "ON" และวาล์วที่เกี่ยวข้องจะเปิดค้างไว้
• คลิกอีกครั้ง: ปุ่มจะแสดง "OFF" และวาล์วจะปิด

(4) ปุ่มมอเตอร์แบบกดชั่วคราว (Motor jog button):

• กดปุ่มค้างไว้: มอเตอร์จะทำงานต่อเนื่อง
• ปล่อยปุ่ม: มอเตอร์จะหยุดทำงานทันที

(5) ปุ่มบรรจุหนึ่งครั้ง (One-time filling button):

• คลิกปุ่มนี้: หัวบรรจุที่เกี่ยวข้องจะปล่อยวัตถุดิบตามความเร็วและปริมาณที่ตั้งไว้ในหน้าจอ "Parameter Setting"
• เมื่อถึงปริมาณการบรรจุที่ตั้งไว้ การทำงานจะหยุดโดยอัตโนมัติ
• การคลิกปุ่มหนึ่งครั้งจะทำการบรรจุเพียงหนึ่งครั้งเท่านั้น

หน้าจอสัมผัส (การแนะนำหน้าจอ I/O Monitor Screen)

หน้าจอนี้ใช้สำหรับตรวจสอบสัญญาณจุดอินพุตและเอาต์พุตของ PLC เป็นหลัก

• จุดอินพุต: หากมีสัญญาณอินพุต ไฟแสดงสถานะที่เกี่ยวข้องจะแสดงเป็นสีเขียว หากไม่มีสัญญาณอินพุต ไฟแสดงสถานะจะเป็นสีเทา
• จุดเอาต์พุต: หากมีสัญญาณเอาต์พุต ไฟแสดงสถานะที่เกี่ยวข้องจะแสดงเป็นสีเขียว หากไม่มีสัญญาณเอาต์พุต ไฟแสดงสถานะจะเป็นสีเทา

ขั้นตอนการปรับเทียบปริมาณการบรรจุ:
ทุกครั้งที่เปลี่ยนวัสดุ เปลี่ยนความเร็ว หรือเปลี่ยนปริมาณการบรรจุ จะต้องทำการปรับเทียบเพื่อให้แน่ใจว่าปริมาณการบรรจุจริงตรงกับปริมาณที่ต้องการ โดยหัวบรรจุที่ต้องการปรับเทียบต้องปรับแยกกัน หากใช้ทั้งสองหัวบรรจุจะต้องปรับเทียบทั้งสองหัวแยกกัน

1. เลือกโหมด "Manual":
   ตั้งโหมดการทำงานเป็น "Manual"
2. ตั้งค่าความเร็วและปริมาณการบรรจุ:
• เปิดหน้าจอ "Parameter Setting"
• ตั้งค่าความเร็วการบรรจุเริ่มต้นและปริมาณการบรรจุที่ต้องการในด้านที่ต้องการปรับเทียบ
• กดปุ่ม "Calibration Reset" ค้างไว้ 1 วินาทีเพื่อรีเซ็ตค่าการปรับเทียบ
3. บรรจุและวัดปริมาณ:
• เปิดหน้าจอ "Manual Screen"
• คลิกปุ่ม "Fill Once" ที่เกี่ยวข้อง เพื่อให้หัวบรรจุที่ต้องการปล่อยวัตถุดิบ
• วัดและจดบันทึกปริมาณการบรรจุ และทำซ้ำการวัด 3 ครั้ง
4. ป้อนค่าการวัดในหน้าจอการปรับเทียบ:
• เปิดหน้าจอ "Parameter Setting"
• คลิกปุ่ม "Filling Volume Calibration" หน้าต่างการปรับเทียบปริมาณการบรรจุจะปรากฏขึ้น
• ป้อนค่าการวัดครั้งที่ 3 ลงในช่อง "Measurement Value" ที่เกี่ยวข้อง
5. ตรวจสอบผลลัพธ์การปรับเทียบ:
• เปิดหน้าจอ "Manual Screen" อีกครั้ง
• คลิกปุ่ม "Fill Once" หัวบรรจุที่เกี่ยวข้องจะปล่อยวัตถุดิบ
• ปริมาณวัตถุดิบที่ปล่อยออกมาควรตรงกับปริมาณการบรรจุที่ตั้งไว้
6. หากการปรับเทียบยังไม่แม่นยำ:
   โปรดทำซ้ำขั้นตอนที่ 2 ถึง 5 จนกว่าการปรับเทียบจะถูกต้อง

ขั้นตอนการทำงานแบบ Manual (ใช้สวิตช์เท้า):

1. เข้าสู่หน้าจอ "Parameter Setting" และป้อนค่าความเร็วการบรรจุ (Filling Speed) และปริมาณการบรรจุ (Filling Volume)
2. เข้าสู่หน้าจอ "Main Screen" และเลือกโหมด "Manual"
3. คลิกสวิตช์ตัวเลือกที่เกี่ยวข้องในหน้าจอ "Main Screen" โดยสวิตช์จะเปลี่ยนเป็นสีเขียวเพื่อแสดงว่ามีการเลือกแล้ว
4. กดสวิตช์เท้าเพื่อให้หัวบรรจุที่เลือกปล่อยวัตถุดิบ หัวบรรจุจะหยุดปล่อยเมื่อถึงปริมาณการบรรจุที่ตั้งไว้
5. ระหว่างการปล่อยวัตถุดิบ หากกดปุ่มหยุดฉุกเฉิน (Emergency Stop) การปล่อยวัตถุดิบจะหยุดทันที

ขั้นตอนการทำงานแบบอัตโนมัติ (Automatic):

1. เข้าสู่หน้าจอ "Parameter Setting" และป้อนค่าความเร็วการบรรจุ (Filling Speed), ปริมาณการบรรจุ (Filling Volume) และเวลารอ (Waiting Time)
2. เข้าสู่หน้าจอ "Main Screen" และเลือกโหมด "Automatic"
3. คลิกสวิตช์ตัวเลือกที่เกี่ยวข้องในหน้าจอ "Main Screen" โดยสวิตช์จะเปลี่ยนเป็นสีเขียวเพื่อแสดงว่ามีการเลือกแล้ว
4. กดปุ่ม "Run Start" บนแผงควบคุมเพื่อเริ่มการทำงานแบบอัตโนมัติ
• หัวบรรจุจะปล่อยวัตถุดิบ และหยุดเมื่อถึงปริมาณการบรรจุที่ตั้งไว้
• หลังจากเวลารอที่ตั้งไว้ ระบบจะเริ่มปล่อยวัตถุดิบอีกครั้ง ทำงานซ้ำแบบนี้ต่อไป
• จำนวนครั้งที่บรรจุจะถูกคำนวณแยกกัน
5. หากต้องการหยุดการทำงาน สามารถเปลี่ยนโหมดเป็น "Manual" หรือกดปุ่ม "Emergency Stop"

ขั้นตอนการระบายวัตถุดิบหรือทำความสะอาดท่อ (Emptying or Cleaning the Pipeline):

1. เข้าสู่หน้าจอ "Manual Screen" และเลือกโหมด "Manual"
2. คลิกปุ่มโซลินอยด์วาล์วในหน้าจอ "Manual Screen" เพื่อเปลี่ยนเป็นสถานะ "ON" และเปิดวาล์วที่เกี่ยวข้อง
3. กดปุ่ม "Motor Jog" ค้างไว้ เพื่อให้มอเตอร์ที่เกี่ยวข้องทำงานอย่างต่อเนื่อง และวาล์วปล่อยวัตถุดิบจนกว่าจะระบายวัตถุดิบในท่อหมด
4. ปล่อยปุ่ม "Motor Jog" เพื่อหยุดการทำงานของมอเตอร์
5. คลิกปุ่มโซลินอยด์วาล์วอีกครั้งเพื่อเปลี่ยนเป็นสถานะ "OFF" และปิดวาล์ว

การแก้ไขปัญหา:

1. มีข้อความแจ้งว่าปุ่มหยุดฉุกเฉินถูกกด และไม่สามารถลบออกได้:
• ตรวจสอบว่าปุ่มหยุดฉุกเฉินเสียหรือไม่
• ตรวจสอบว่ามีสัญญาณที่ X0 บนหน้าจอ I/O Monitoring หรือไม่
• ในสถานการณ์ปกติ ปุ่มหยุดฉุกเฉินจะเป็นคอนแทคแบบปิดตามปกติ (Normally Closed Contact) และไฟแสดงสถานะ X0 จะเป็นสีเขียว ซึ่งแสดงว่ามีสัญญาณ
• หากปุ่มหยุดฉุกเฉินถูกกด หรือสายสัญญาณหยุดฉุกเฉินขาด ไฟแสดงสถานะ X0 จะเป็นสีเทา และจะแสดงข้อความแจ้งเตือนว่า "Emergency stop button has been pressed!"
2. เมื่ออยู่ในโหมดอัตโนมัติ ระบบป้อนวัตถุดิบอย่างต่อเนื่องโดยไม่หยุด:
   (1) ตรวจสอบการตั้งค่า เวลารอ (Waiting Time):
   - หากตั้งค่าเวลารอเป็น 0 ระบบจะป้อนวัตถุดิบต่อเนื่อง
   - หากเวลารอน้อยเกินไป (เช่น 0.01) ระบบจะป้อนวัตถุดิบซ้ำเร็วเกินไป ควรตั้งค่าเวลารอที่เหมาะสม
   (2) ทำการปรับเทียบ (Calibration) ใหม่
3. กดปุ่มเริ่มในโหมดอัตโนมัติแล้ว แต่ระบบไม่ทำงาน:
   (1) ตรวจสอบว่าได้เลือกโหมดอัตโนมัติแล้วหรือยัง
   (2) ตรวจสอบว่า ความเร็วการบรรจุ (Filling Speed) และ ปริมาณการบรรจุ (Filling Volume) ไม่ได้ตั้งค่าเป็น 0 เพราะหากค่าหนึ่งเป็น 0 ระบบจะไม่ทำงาน
   (3) ตรวจสอบว่าปุ่มเริ่มเสียหรือไม่ กดปุ่มเริ่มเพื่อดูว่าสัญญาณที่ X1 ปรากฏหรือไม่
   (4) ตรวจสอบว่าได้คลิกเลือกตัวเลือกที่เกี่ยวข้องหรือไม่
4. กดสวิตช์เท้าในโหมดแมนนวลแล้ว ระบบไม่ปล่อยวัตถุดิบและไม่ทำงาน:
   (1) ตรวจสอบว่าได้เลือกโหมดแมนนวลหรือไม่
   (2) ตรวจสอบว่า ความเร็วการบรรจุ (Filling Speed) และ ปริมาณการบรรจุ (Filling Volume) ไม่ได้ตั้งค่าเป็น 0
   (3) ตรวจสอบว่าสวิตช์เท้าเสียหรือไม่ กดสวิตช์เท้าเพื่อตรวจสอบว่ามีสัญญาณที่ X2 หรือไม่
   (4) ตรวจสอบว่าได้คลิกเลือกตัวเลือกที่เกี่ยวข้องหรือไม่
5. หากไม่ต้องการใช้ฟังก์ชันหน่วงเวลาปิดวาล์ว:
• ตั้งค่าหน่วงเวลาปิดวาล์ว (Valve Closing Delay Time) เป็น 0
6. การบรรจุไม่แม่นยำหลังเปลี่ยนปริมาณการบรรจุหรือความเร็ว:
• หลังจากเปลี่ยนปริมาณการบรรจุหรือความเร็ว ต้องทำการปรับเทียบใหม่
• รีเซ็ตค่าการปรับเทียบให้เป็น 0 จากนั้นทำการปรับเทียบตามขั้นตอนที่กำหนด
• เพื่อให้ค่าที่วัดมีความเสถียร ให้ทำการวัดซ้ำหลายครั้ง และป้อนค่าหลังจากได้ค่าที่เสถียรแล้ว

แผนผังวงจร

(1) สวิตช์เปิดปิดไฟ (Power switch):

• กดสวิตช์หนึ่งครั้ง สวิตช์จะยุบตัวและล็อกเอง พร้อมเปิดการจ่ายไฟ
• กดอีกครั้ง สวิตช์จะคืนตัวและตัดการจ่ายไฟ

(2) ปุ่มเริ่มและทำงาน (Start and run button):

• ในโหมดอัตโนมัติ กดปุ่มหนึ่งครั้งเพื่อเริ่มการทำงานแบบอัตโนมัติ

(3) ปุ่มหยุดฉุกเฉิน (Emergency stop button):

• ปุ่มหยุดฉุกเฉิน สามารถกดได้ในทุกกรณีเพื่อหยุดระบบ
• เมื่อกดปุ่ม ระบบจะล็อกและหยุดทำงาน แต่ไฟจะยังคงจ่ายอยู่
• เพื่อปลดล็อก ให้หมุนปุ่มตามเข็มนาฬิกา 90° และปุ่มจะเด้งขึ้นมา จากนั้นสามารถเริ่มการทำงานใหม่ได้
• ปุ่มนี้ยังสามารถใช้เป็นปุ่มหยุดการทำงานในโหมดอัตโนมัติได้อีกด้วย

มาพร้อมกับถังพักวัตถุดิบความจุขนาดใหญ่
ช่วยให้การบรรจุวัตถุดิบทำได้รวดเร็วและราบรื่นยิ่งขึ้นด้วยแรงโน้มถ่วง ทำให้การเติมวัตถุดิบสะดวกและทันเวลา ฟังก์ชันผสมและให้ความร้อนเพิ่มเติมสามารถปรับแต่งได้ตามความต้องการในการผลิต

มาพร้อมกับหัวบรรจุแบบนิวเมติก
ช่วยเพิ่มประสิทธิภาพในการบรรจุของเหลวหรือวัตถุที่มีความหนืดสูง เช่น แยม หรือซอสพริก

หัวปั๊มโรเตอร์ เป็นปั๊มวัดปริมาณที่มีโครงสร้างแบบการแทนที่เชิงบวก (Positive Displacement Structure) โดยปริมาตรการแทนที่ต่อการหมุนหนึ่งรอบเป็นค่าคงที่

เซอร์โวมอเตอร์ ช่วยควบคุมความเร็วได้อย่างแม่นยำสำหรับการวัดและการบรรจุ

ตำแหน่งของหัวบรรจุไม่สามารถเปลี่ยนแปลงได้
แต่ความสูงของโต๊ะทำงานสามารถปรับได้ตามความสูงของขวดโดยใช้ปุ่มหมุนนี้

มาพร้อมกับฟังก์ชันแสดงผลแบบดิจิทัล
ช่วยให้การปรับแต่งเครื่องจักรทำได้สะดวกยิ่งขึ้นขณะทำการดีบักเครื่อง

เครื่องนี้สามารถบรรจุวัตถุที่เป็นเนื้อข้นได้โดยการควบคุมผ่านสวิตช์เท้า
ช่วยให้คุณไม่ต้องใช้มือในระหว่างกระบวนการผลิตการบรรจุ

เหมาะสำหรับการผลิตในขนาดเล็ก

การรับประกัน

① ระยะเวลาการรับประกันสินค้า:
ระยะเวลาการรับประกันสินค้าอยู่ที่ 1 ปี นับจากวันที่ซื้อ (ยกเว้นชิ้นส่วนที่สึกหรอตามการใช้งาน)

② กรณีที่ไม่อยู่ในเงื่อนไขการรับประกัน:

• A. ผู้ใช้งานไม่ปฏิบัติตามคำแนะนำในการใช้งาน ส่งผลให้เครื่องเสียหาย
• B. การใช้งานที่ไม่เหมาะสมของผู้ใช้งานทำให้เครื่องเสียหาย
• C. แรงดันไฟฟ้าที่สูงหรือต่ำเกินไปทำให้ส่วนประกอบทางไฟฟ้าและอิเล็กทรอนิกส์เสียหาย
